Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Liga de alumínio | Pressão de funcionamento máxima: | 7 kgf/cm2 |
|---|---|---|---|
| Pressão de funcionamento mínima: | 4 kgf/cm2 | Tipo ativo: | Actuação dobro |
| Sentido de giro: | No sentido horário ou no sentido contrário às agulhas do relógio | Pressão de suporte máxima: | 10kg/cm2 |
| Garantia: | 1 ano (mudança nova para livre) | ||
| Realçar: | pneumatic air clamps,destaco swing clamps |
||

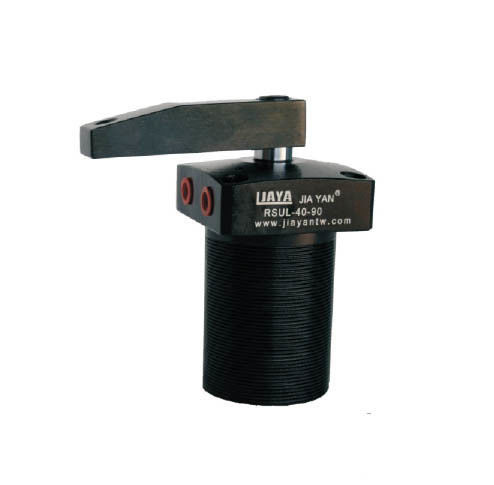

Da braçadeira pneumática superior do balanço da flange do dispositivo bonde da soldadura material simples da liga de alumínio da montagem
Características:
a braçadeira do balanço 1.This maily funciona como dispositivo bonde e todo o ar comprimido entram e retira através do furo da flange.
o cilindro do ar 2.The é feito da liga de alumínio e enegrecido. A superfície do tratamento térmico aumenta a resistência de desgaste.
a superfície 3.The superior da flange tem quatro furos do parafuso para montar.
4.Please conectam o pistão com o dispositivo bonde pela porca redonda
5. Quando o comprimento do braço de aperto precisa de ser aumentado, por favor não exceda 1,5 vezes o comprimento original.
Especificações:
| Tipo | RSU-25 | RSU-32 | RSU-40 | RSU-50 | RSU-63 |
| Furo do cilindro | Φ25 | Φ32 | Φ40 | Φ50 | Φ63 |
| Diâmetro de Pistion | Φ14 | Φ16 | Φ16 | Φ20 | Φ20 |
| Curso do balanço (milímetro) | 13 | 16 | 15 | 17 | 15 |
| Apertando o curso | 14 | 14 | 15 | 15 | 15 |
| Pressione a tração/impulso da área | 3.4/4.91 | 6.04/8.04 | 10.56/12.57 | 16.49/19.63 | 28.03/31.17 |
| ² de aperto teórico da força 5kg/cm | 16kgs | 30kgs | 50kgs | 85kgs | 140kgs |
| Fluido | Ar filtrado | ||||
| Escala da temperatura |
-10~+60°C |
||||
| Pressão de suporte do máximo | 10kg/cm2 | ||||
| Pressão da operação normal | ² de 4-7kg/cm | ||||
| Sentido de gerencio | Gire certo ou gire à esquerda | ||||
| Ângulo de gerencio | Ângulo padrão90°(±2°), ângulo 0° de Optinal (±2°), 45° (±2°), 60° (±2°) | ||||
| Tipo ativo | Atuação dobro | ||||
| Tipo da montagem | Flange superior | ||||
Código de ordem
RSU L-40x90
1 2 3 4
| 1 | Série | RSU | |
| 2 | Sentido de gerencio | Gire certo ou gire à esquerda | |
| 3 | Furo do cilindro |
|
|
| 4 | Ângulo de gerencio | Ângulo padrão90°(±2°); Ângulo0°de Optinal(±2°),45°(±2°),60°(±2°) |
dimensões de braçadeira pneumáticas do balanço
